什么是直線型柔性鏈板輸送線？

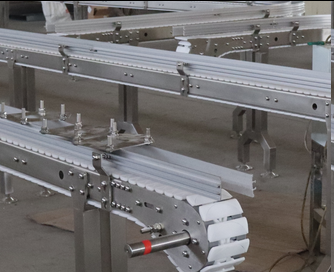

直線型柔性鏈板輸送線是應用最廣泛的基礎款輸送設備，核心優勢是 “結構簡單、輸送高效、維護便捷”，專為水平長距離、規則物料轉運設計，下面從核心特性、選型要點、使用維護、適配場景等維度展開，方便落地應用：

一、核心特性：為什么選直線型?

1. 結構與性能亮點

布局簡單：整體呈直線設計，無轉彎 / 爬坡模塊，由鏈板、驅動端、張緊端、導軌、支架組成，安裝調試周期短(10 米內 1-2 天即可完成)。

輸送高效：運行阻力小，速度可在 0.5-5m/min 調節(比轉彎型快 20%-30%)，單條線體長度可延伸至 30 米(超長距離建議分段驅動)。

承載穩定：直線段無應力集中，承載能力比同材質轉彎型高 30%，輕 / 中 / 重載場景均適配。

維護便捷：無復雜轉角結構，鏈板更換、導軌清潔無需拆解模塊，日常維護成本低。

2. 局限性(避坑提醒)

僅能實現水平直線輸送，無法改變方向或高度，需與其他類型線體配合實現復雜路徑。

超寬物料(>1.2 米)需加固支架和導軌，否則易出現鏈板跑偏。

二、選型要點：精準匹配需求

1. 按物料定鏈板參數

2. 按長度定驅動方式

短距離(≤10 米)：異步電機驅動(功率 0.5-1.5kW)，成本低、維護簡單，適配普通勻速輸送。

中長距離(10-20 米)：異步電機 + 變頻器(可調節速度)，避免長距離輸送速度波動。

超長距離(>20 米)：多段驅動(每 10-15 米 1 個電機)，防止鏈板拉伸變形、動力不足，同時可實現分段啟停(節能)。

3. 關鍵參數參考(直接套用)

鏈板寬度：比物料最大寬度寬 5-10cm(如輸送 30cm 寬紙箱，選 40cm 寬鏈板)，常規寬度 63.5mm、82.5mm、101.6mm、152.4mm、203.2mm。

支架材質：輕載選鋁合金(重量輕)，中重載選碳鋼噴塑(強度高)，食品 / 醫藥行業選不銹鋼支架(易清潔)。

防護配置：物料易掉落加兩側擋板(高度 5-15cm)，粉塵多加裝防塵罩，潮濕環境給電機 / 控制柜做防水處理(IP54 防護)。

三、使用與維護：降故障、延壽命

1. 日常使用關鍵動作

開機前：清潔鏈板 / 導軌縫隙殘?jiān)瑱z查鏈板松緊(按壓下沉 5-10mm)、驅動電機接線是否牢固，空載試運行 30 秒(無異響、不跑偏再上料)。

運行中：物料均勻擺放，避免偏載(單側堆料)，禁止超重(≤額定負載 80%);24 小時連續運行時，每 4 小時檢查電機溫度(不超過 60℃)。

停機后：徹底清潔鏈板，塑料鏈板用軟布擦(避免劃傷)，不銹鋼鏈板可水洗后擦干(防生銹);緊固鏈板接頭，按周期給鏈輪 / 軸承潤滑(塑料鏈板禁用油性潤滑劑)。

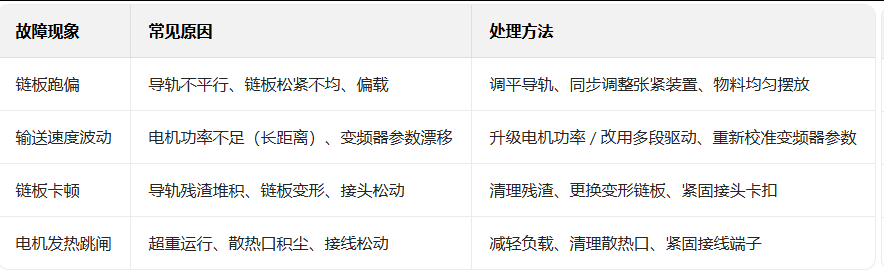

2. 常見故障快速處理

四、典型適配場景

通用工業：車間兩端物料轉運、倉庫進出庫分揀、生產線前序上料 / 后序出料(如紙箱、五金件、家電配件)。

食品行業：食品包裝后水平轉運、清洗后物料瀝干(開孔式鏈板)、配料車間原料輸送(食品級材質)。

電子行業：電路板、電子元件裝配線輸送(POM 材質，耐磨低噪)、防靜電物料轉運(防靜電改性鏈板)。

醫藥行業：藥品包裝盒轉運、潔凈車間物料輸送(不銹鋼材質，易消毒)。

五、選型避坑指南

不盲目追求寬鏈板：鏈板寬度越寬，成本越高且易跑偏，按物料實際寬度 + 預留 5-10cm 選型即可。

長距離不選單驅動：>20 米線體單驅動易導致鏈板拉伸、動力不足，優先選多段驅動。

食品行業不選普通材質：必須選食品級認證材質，避免物料污染，同時鏈板優先選平板式或開孔式(便于清洗消毒)。

重載場景不選塑料鏈板：?jiǎn)蚊壮兄?gt;30kg 必須選不銹鋼鏈板，塑料鏈板易變形斷裂，維護成本更高。
