齒形鏈內嚙合相比外嚙合的缺點有哪些?
齒形鏈內嚙合相比外嚙合的缺點有哪些?

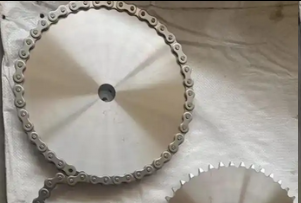

齒形鏈內嚙合雖在承載、平穩性等方面優勢顯著，但受限于嚙合結構設計和加工特性，相比外嚙合存在成本更高、安裝維護更復雜、適配場景受限等核心缺點，具體可從以下四方面展開：
1. 制造成本高，經濟性較差
內嚙合齒形鏈的結構復雜度遠高于外嚙合，直接推高了設計與加工成本：
結構設計：內嚙合需精準匹配鏈條內側齒廓與鏈輪外側齒槽的曲率、齒距，且為保證剪切應力均勻分布，齒根厚度、齒面精度的設計公差需控制在 ±0.05mm 以內(外嚙合公差通常為 ±0.1mm)，設計周期更長;
加工工藝：鏈條內側齒面需采用 “五軸銑削 + 精密磨削” 組合工藝，避免齒面出現毛刺或精度偏差;鏈輪則需單獨定制外側齒槽(外嚙合鏈輪為常規內側齒槽，可批量沖壓加工)，單件加工時間是外嚙合的 2-3 倍。
綜合來看，內嚙合齒形鏈的整體成本(含鏈條與鏈輪)通常比外嚙合高 40%-60%，在低成本、大批量的普通傳動場景(如小型輸送機、家用設備)中缺乏經濟性。
2. 安裝精度要求嚴苛，維護難度大
內嚙合的 “齒 - 槽” 配合依賴極高的同軸度與對中性，導致安裝和維護門檻顯著高于外嚙合：
安裝階段：需保證主動輪與從動輪的軸線平行度誤差≤0.02mm/m(外嚙合通常允許≤0.05mm/m)，且鏈條張緊度需精準控制 —— 過松易導致嚙合脫齒，過緊則會加劇齒面磨損;若安裝偏差超過允許范圍，可能直接導致傳動卡滯或鏈條斷裂;
維護階段：內嚙合的嚙合區域位于鏈條內側，日常檢查時需拆卸防護罩、甚至部分傳動部件才能觀察齒面磨損情況(外嚙合嚙合區域暴露，目視即可檢查);且潤滑時需使用高壓噴油設備將潤滑油注入內側嚙合間隙，維護流程更繁瑣，耗時比外嚙合多 30%-50%。
3. 傳動中心距適配范圍窄，靈活性低
內嚙合齒形鏈的嚙合特性對 “鏈條節數 - 鏈輪齒數 - 中心距” 的匹配關系要求極嚴，導致其無法像外嚙合那樣靈活適配不同中心距場景：
外嚙合齒形鏈可通過增減鏈條節數(或搭配張緊輪)，在較大范圍內調整主動輪與從動輪的中心距(適配范圍通常為設計中心距的 ±10%);
內嚙合則需嚴格遵循 “鏈條節數 = 2×(主動輪齒數 + 從動輪齒數)/n”(n 為整數)的匹配公式，若中心距超出設計值 ±3%，會導致嚙合齒數減少(從正常 3-4 齒嚙合降至 1-2 齒)，承載能力驟降 50% 以上。因此，內嚙合僅適用于中心距固定、傳動比恒定的場景(如發動機正時系統)，無法適配中心距需靈活調整的設備(如可調速輸送機、小型傳動機構)。
4. 低速輕載場景下 “大材小用”，能效優勢不明顯
內嚙合的強承載、高平穩性設計是為適配高速重載工況，在低速輕載場景下不僅優勢無法發揮，還可能因結構冗余導致能效浪費：
當傳動速度≤5m/s、載荷≤額定動載荷的 30% 時(如小型風機、家用跑步機傳動)，外嚙合憑借簡單結構即可滿足需求，且運行阻力更小(內嚙合因齒面接觸面積大，低速時摩擦損耗比外嚙合高 8%-12%);
內嚙合的高剛性結構在低速輕載下，反而可能放大微小振動(外嚙合結構更輕便，振動吸收能力更強)，導致設備運行穩定性不如外嚙合，屬于 “性能過剩” 的浪費。
